O design da bateria EV traz hoje imensos desafios de engenharia. Tolerâncias desalinhadas ou capacidade inadequada de transporte de corrente em um sistema de conexão de células (CCS) causam diretamente riscos térmicos graves. Eles também provocam enormes gargalos de montagem na linha de produção. Para evitar essas falhas, os engenheiros de baterias e os parceiros de fabricação devem preencher a lacuna de comunicação técnica. Escrevemos este guia para detalhar os dados exatos de que você precisa para projetar, cotar e produzir uma solução confiável.
Ao fornecer especificações iniciais abrangentes, você reduz iterações desnecessárias de prototipagem. Você também minimiza custos iniciais caros com ferramentas e acelera significativamente o tempo de lançamento no mercado. Você aprenderá os pontos de dados elétricos, mecânicos e de materiais específicos necessários para mover seu projeto do conceito à produção escalonável sem problemas.
Especificações vagas levam inevitavelmente a problemas perigosos de acumulação de tolerâncias. Quando você assume dimensões padrão, pequenos desvios se multiplicam no módulo de bateria. Isso corre o risco de causar forte estresse mecânico nas células individuais da bateria durante a operação do veículo. A fadiga terminal celular é um ponto de falha comum em aplicações de desempenho. Você deve definir claramente cada limite dimensional para evitar que essas mudanças microscópicas causem fraturas catastróficas.
A fabricação de um barramento integrado CCS personalizado requer um grande investimento inicial. Matrizes de estampagem personalizadas e ferramentas FPC exigem capital e tempo de fabricação significativos. As revisões forçadas por dados iniciais incompletos inflacionam estes custos exponencialmente. Se você alterar o passo do terminal depois de cortar as matrizes de aço, perderá semanas de prazo de entrega. Dados exatos protegem seu cronograma de produção e seu orçamento inicial de ferramentas.
O CCS funciona tanto como um caminho condutor de alta potência quanto como um delicado monitor de segurança. A falta de dados de pico de corrente prejudica diretamente suas estratégias de prevenção de fuga térmica. Se o barramento não puder lidar com picos de energia transitórios, ele gerará calor interno. Este aquecimento localizado compromete a integridade estrutural do isolamento envolvente. Especificações elétricas precisas constituem sua principal defesa contra a propagação térmica.
Seu fabricante precisa saber o tipo exato de bateria. Células cilíndricas, prismáticas e em bolsa exigem arquiteturas de conexão totalmente diferentes. Você deve especificar a configuração série-paralelo exata. Uma topologia 16S1P requer dimensionamento e roteamento de condutores diferentes de uma configuração 4S2P. A química celular também determina as curvas de tensão operacional esperadas.
A carga elétrica define a geometria fundamental do barramento. Você deve fornecer números claros para corrente operacional contínua. Também precisamos saber a corrente transitória de pico e sua duração exata. Um pico de 500 amperes com duração de dois segundos requer massa térmica diferente de um pico de dez segundos. Você também deve fornecer a tensão máxima do sistema. Os engenheiros usam essa tensão de pico para calcular distâncias obrigatórias de fuga e folga com base em padrões globais de segurança.
Você deve estabelecer limites de resistência aceitáveis em toda a rede condutora. Um barramento de módulo de bateria com barramento integrado CCS mal especificado sofre aquecimento joule excessivo durante ciclos de carregamento rápido. Definir limites rígidos de impedância evita esse aquecimento localizado. Também garante um fornecimento consistente de energia e melhora a eficiência geral do seu sistema de armazenamento de energia.
O espaço é o que há de melhor dentro de qualquer gabinete de bateria moderno. Você deve definir as limitações máximas absolutas de comprimento, largura e altura. O CCS deve encaixar perfeitamente no compartimento do módulo de bateria, sem roçar na tampa superior. Mesmo um milímetro de interferência pode desgastar as películas dielétricas ao longo de anos de vibração na estrada.
Fornece distâncias exatas de centro a centro entre todos os terminais da célula. Você deve incluir tolerâncias dimensionais aceitáveis. Os módulos padrão geralmente especificam uma tolerância de passo de ±0,1 mm. Caso o passo do barramento fabricado não corresponda perfeitamente às células soldadas, as equipes de montagem deverão forçar o alinhamento. Este alinhamento forçado cria tensão imediata nas juntas soldadas.
O ambiente operacional esperado determina fortemente o projeto mecânico. As aplicações automotivas suportam vibrações brutais em vários eixos. Os sistemas estacionários de armazenamento de energia enfrentam movimento mínimo, mas exigem resistência à fluência a longo prazo. Você deve especificar o ambiente pretendido. Esses dados determinam se o projeto requer recursos de alívio de tensão profundo, juntas de expansão flexíveis ou suportes estruturais rígidos.
Sua escolha de tecnologia de união impacta o revestimento da superfície e o formato físico das abas de contato. Você deve especificar antecipadamente o método de montagem pretendido.
A tabela abaixo resume métodos comuns usados para montagem de módulos.
| Método de conexão | Vantagem primária | Requisito de projeto para CCS |
|---|---|---|
| Soldagem a laser | Baixa entrada de calor, alta precisão | Requer superfícies de contato altamente planas e revestimento compatível (por exemplo, níquel). |
| Soldagem Ultrassônica | Excelente para metais diferentes | Requer área de aba suficiente para que a ferramenta sonotrodo possa ser segurada com segurança. |
| União de fios | Fusível integrado para segurança no nível da célula | Requer almofadas de ligação especializadas e limpeza extrema da superfície. |
| Conexões aparafusadas | Fácil manutenção e reparo em campo | Requer recursos anti-rotação integrados e limites de especificação de torque. |

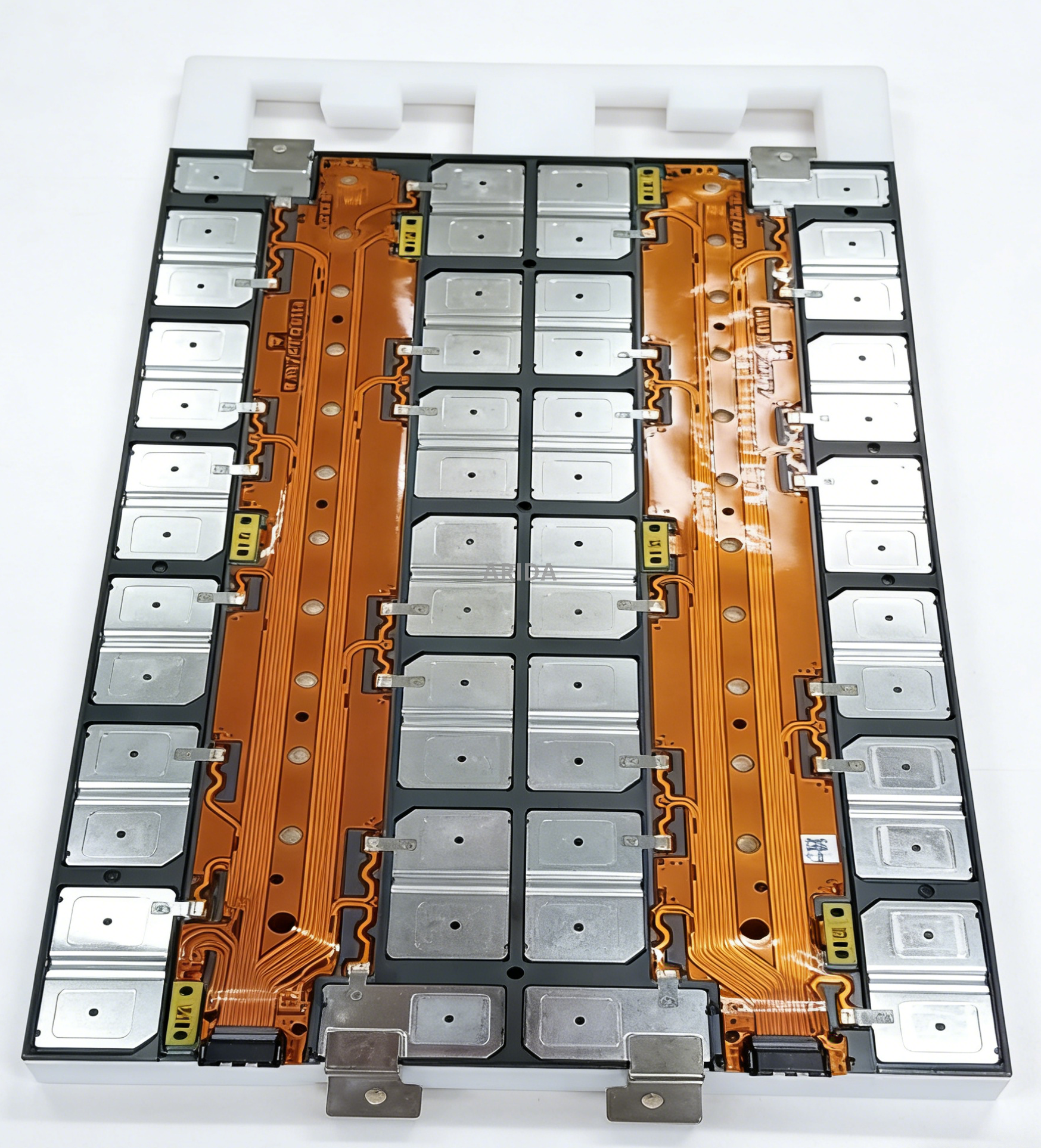

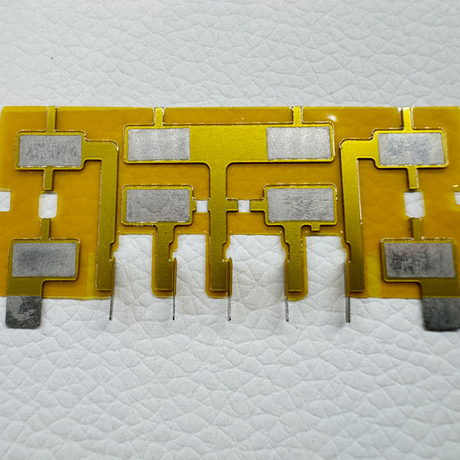

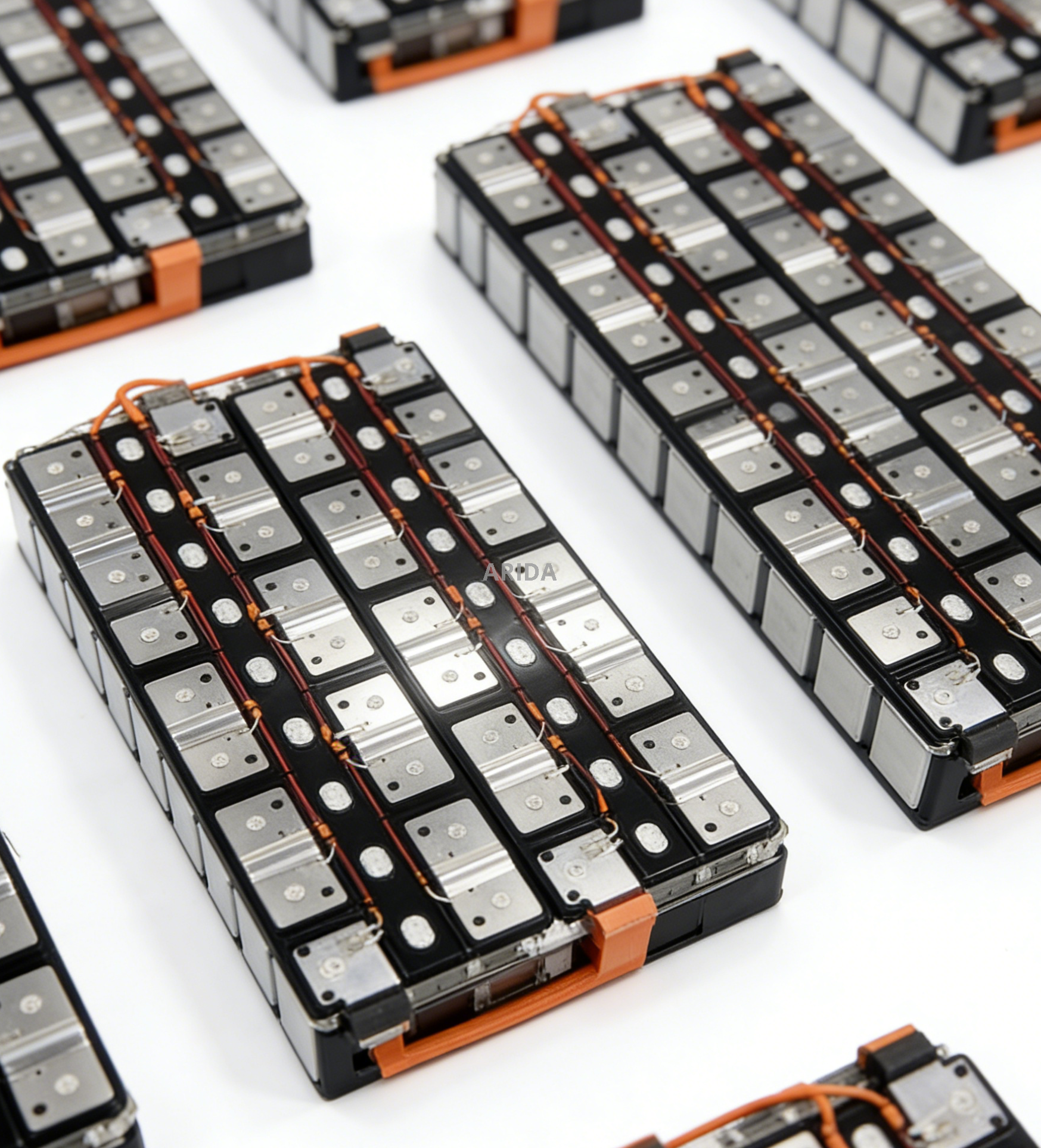

Você deve indicar claramente o método de aquisição de dados necessário. Os FPCs economizam espaço valioso e reduzem o peso total. Eles exigem dados de roteamento altamente específicos e um investimento significativo em ferramentas. Por outro lado, os chicotes de fios oferecem maior flexibilidade física e menores custos iniciais com ferramentas. Você ainda deve definir claramente seus pontos de fixação para evitar atrito contra o chassi do módulo.
Forneça os locais exatos e a quantidade total de nós de monitoramento de tensão. Cada conexão em série normalmente requer um rastreamento de detecção dedicado. Você deve definir onde esses traços se separam do caminho de alimentação principal. O espaçamento adequado evita arcos de alta tensão nas linhas adjacentes do sensor de baixa tensão.
O gerenciamento térmico depende de dados precisos de temperatura. Você deve especificar o número de termistores NTC necessários. Identifique os locais de posicionamento de destino na montagem. Os engenheiros normalmente colocam esses sensores perto das células mais quentes previstas ou do terminal positivo principal. Você também deve especificar o método de ligação preferido. Solda de montagem em superfície, encapsulamento de epóxi e rebitagem mecânica oferecem diferentes tempos de resposta térmica.
A interface que liga o CCS ao Sistema de Gestão de Baterias (BMS) requer uma definição rigorosa. Especifique a marca e o modelo do seu conector preferido. Inclua o passo do pino necessário e a configuração exata da pinagem. O fornecimento antecipado dos dados do conector garante que a cauda do FPC ou a ruptura do chicote correspondam perfeitamente ao receptáculo BMS.
A escolha do metal base define o peso e a eficiência elétrica. Especifique suas preferências claras. O cobre (por exemplo, grau T2 ou C11000) oferece condutividade elétrica máxima, mas acrescenta peso significativo. O alumínio (por exemplo, grau 1060 ou 1070) proporciona enorme redução de peso, mas requer áreas transversais maiores para corresponder à capacidade atual do cobre. Você deve indicar explicitamente a espessura necessária do material.
O cobre bruto oxida rapidamente e o alumínio puro cria camadas isolantes de óxido. Você deve ditar os requisitos de revestimento da superfície para evitar essa degradação. O revestimento de níquel é padrão para aplicações de soldagem a laser. O revestimento de estanho oferece excelente resistência à corrosão para ambientes de uso geral. O chapeamento de prata maximiza a condutividade em juntas mecânicas de alta corrente. Escolha o revestimento que corresponde ao seu método de montagem.
Precisamos de suas preferências específicas em relação a materiais de proteção. As escolhas comuns incluem filme PET, filme PI (poliimida) ou revestimentos epóxi à base de pó.
Enviar um e-mail vago garante uma cotação vaga. Você deve consolidar seus requisitos em formatos de arquivo padrão. Fornece arquivos STEP ou IGES para modelos mecânicos 3D. Forneça arquivos Gerber padrão para qualquer layout FPC. Sempre inclua desenhos detalhados em PDF 2D anotados com regras de Dimensionamento e Tolerância Geométrica (GD&T). Esses resultados fornecem aos fabricantes a geometria exata que eles precisam para fazer orçamentos com precisão.
Você deve verificar a capacidade do fabricante de atender aos rigorosos padrões automotivos. Peça suas certificações específicas. A IATF 16949 garante rigoroso controle de qualidade nas cadeias de fornecimento automotivas. A conformidade de segurança funcional ISO 26262 não é negociável para componentes elétricos críticos. Você também deve confirmar se seus produtos atendem aos padrões ambientais globais, como RoHS e REACH.
Avalie os fornecedores com base em suas capacidades iniciais de engenharia. Os melhores parceiros realizam uma revisão rigorosa do DFM antes de cortar qualquer ferramenta física. Eles executam simulações térmicas para validar a densidade de corrente e a dissipação de calor na geometria do barramento proposta. Essa simulação proativa garante que seu projeto seja genuinamente escalável para produção em massa.
A personalização de um sistema de conexão de células altamente confiável continua sendo um esforço de engenharia profundamente colaborativo. Nunca é uma simples compra pronta para uso. O sucesso da sua bateria depende inteiramente da precisão dos dados que você fornece ao seu parceiro de fabricação.
Incentivamos as equipes de engenharia e os responsáveis por compras a consolidarem completamente seus requisitos. Reúna todas as suas cargas elétricas, limites mecânicos e layouts sensoriais em um documento técnico unificado. Faça isso antes de entrar em contato com qualquer fornecedor para uma cotação inicial.
Se você tiver seus dados prontos, dê o próximo passo crucial. Envie hoje mesmo seus arquivos CAD 3D e requisitos técnicos para um parceiro de fabricação confiável. Uma revisão rigorosa do DFM e uma cotação inicial precisa do projeto manterão seu cronograma de produção dentro do prazo.
R: Os prazos de entrega variam de acordo com o processo de fabricação necessário. A prototipagem rápida usando corte a laser e ferramentas flexíveis geralmente leva de 2 a 4 semanas. Se o projeto exigir matrizes de estampagem rígidas e ferramentas de laminação FPC personalizadas, o prazo de entrega inicial se estende para 6 ou 8 semanas. Fornecer arquivos CAD exatos antecipadamente minimiza atrasos.
R: Sim, mas incorre em penalidades significativas. A alteração dos traços do FPC pós-ferramenta requer novas máscaras de gravação e matrizes de corte. Isto invalida completamente o seu investimento anterior em ferramentas. Também atrasa a produção em várias semanas. Você deve finalizar os nós de tensão e o roteamento do sensor antes de aprovar a fase final de ferramentas.
R: Sim, a modelagem térmica é uma necessidade absoluta. As simulações validam os pontos críticos de densidade de corrente e a dissipação geral de calor sob cargas de pico. A execução desses modelos identifica digitalmente gargalos perigosos antes de cortar metal. Esta etapa proativa reduz os ciclos de iteração física e evita o derretimento catastrófico durante eventos extremos de carregamento rápido.
