Soluções de fabricação e estampagem de abas de níquel

Simplesmente, uma tira de níquel é uma tira de metal fina feita de materiais niquelados ou niquelados.

Nos campos DIY industrial e eletrônico, sua principal aplicação é servir como conector para baterias. Se você já desmontou uma bateria de laptop, uma bateria EV ou um banco de energia, as tiras de metal prateado que conectam as baterias cilíndricas individuais (como a 18650) são tiras de níquel.

1. Dois tipos principais de tiras de níquel

Níquel Puro

Composição: A pureza geralmente está acima de 99,6% (graus comuns: N6 ou N4).

Características: Resistência interna extremamente baixa, resistente à ferrugem, alta resistência à corrosão e textura relativamente macia.

Uso: Usado para baterias de saída de alta corrente (por exemplo, ferramentas elétricas, veículos elétricos) porque gera menos calor.

Aço niquelado

Composição: O núcleo é de aço comum (ferro) com uma fina camada de níquel galvanizado na superfície.

Características: Maior resistência interna que o níquel puro; propenso à geração de calor. Se o revestimento da superfície estiver danificado, o aço interno enferrujará. A textura é mais dura.

Uso: Usado para baterias de baixa corrente e baixo custo (por exemplo, bancos de energia padrão, brinquedos).

Tiras de níquel (e variantes como aço niquelado) são usadas em uma ampla gama de aplicações. Embora a maioria das pessoas esteja familiarizada com a conexão de baterias, elas são essenciais em muitos campos, desde dispositivos médicos de precisão até a indústria aeroespacial.

Para deixar mais claro, dividi as áreas de aplicação em três categorias principais:

1. Setor principal: conexão de bateria (mais comum)

Este é atualmente o maior mercado para tiras de níquel. Quer seja níquel puro ou aço banhado, o papel principal aqui é atuar como uma ponte para a transmissão de corrente.

Pacotes de baterias de energia (EVs/veículos elétricos)

Aplicação: Conectar centenas ou milhares de células cilíndricas (por exemplo, 18650, 21700, 46800) para formar baterias para veículos elétricos como Tesla.

Requisito: Deve-se usar Níquel de Alta Pureza (N6/N4) porque a corrente é enorme e mesmo uma resistência interna ligeiramente maior pode levar a um superaquecimento severo.

Ferramentas elétricas e drones

Aplicação: Furadeiras, motosserras, drones FPV e outros equipamentos que requerem descarga instantânea de alta potência.

Requisito: Também requer níquel puro, geralmente mais espesso que as tiras de bateria padrão (por exemplo, 0,15 mm-0,3 mm).

Eletrônicos de consumo e armazenamento de energia

Aplicação: Bancos de energia, baterias de laptop, fontes de alimentação de armazenamento de energia doméstica.

Requisito: Produtos de consumo comuns (como bancos de energia de baixo custo) costumam usar aço banhado a níquel para economizar custos; produtos de alta qualidade usam níquel puro.

2. Eletrônica e comunicações de precisão

Em chips e placas de circuito, as tiras de níquel geralmente existem na forma de estruturas de chumbo ou conectores.

Quadros principais

Aplicação: Material de núcleo para embalagens de semicondutores. Os microcircuitos dentro do chip se conectam à placa de circuito externa por meio de quadros condutores.

Função: As ligas de níquel (como Ferro-Níquel) são críticas porque seu coeficiente de expansão térmica corresponde aos chips de silício, evitando que o chip quebre quando aquecido.

Conectores e contatos eletrônicos

Aplicação: Molas/contatos metálicos dentro de telefones celulares, relés e interruptores.

Função: O níquel possui excelente resistência à oxidação e elasticidade, garantindo bom contato mesmo após dezenas de milhares de atuações sem enferrujar ou desconectar.

Dispositivos eletrônicos a vácuo

Aplicação: Tubos de elétrons, sensores especiais.

Função: O níquel puro apresenta emissão de gases extremamente baixa em ambientes de vácuo, preservando a integridade do vácuo.

3. Campos Industriais de Alta Qualidade e Especializados

Dispositivos Médicos

Aplicação: Conexões de baterias para implantes como marca-passos e neuroestimuladores.

Requisito: Deve ser níquel de ultra-alta pureza, utilizando sua biocompatibilidade e resistência à corrosão para garantir que não haja reações de ferrugem ou rejeição dentro do corpo humano.

Química e Galvanização

Aplicação: Eletrodos na indústria de cloro e álcalis, revestimentos para equipamentos químicos.

Função: O níquel possui resistência à corrosão extremamente forte em soluções alcalinas (como hidróxido de sódio), que o aço inoxidável não pode substituir.

Aeroespacial

Aplicação: Componentes resistentes ao calor em torno de motores de aeronaves, baterias de aviação.

Função: Mantém a resistência e a condutividade mesmo em altas temperaturas.

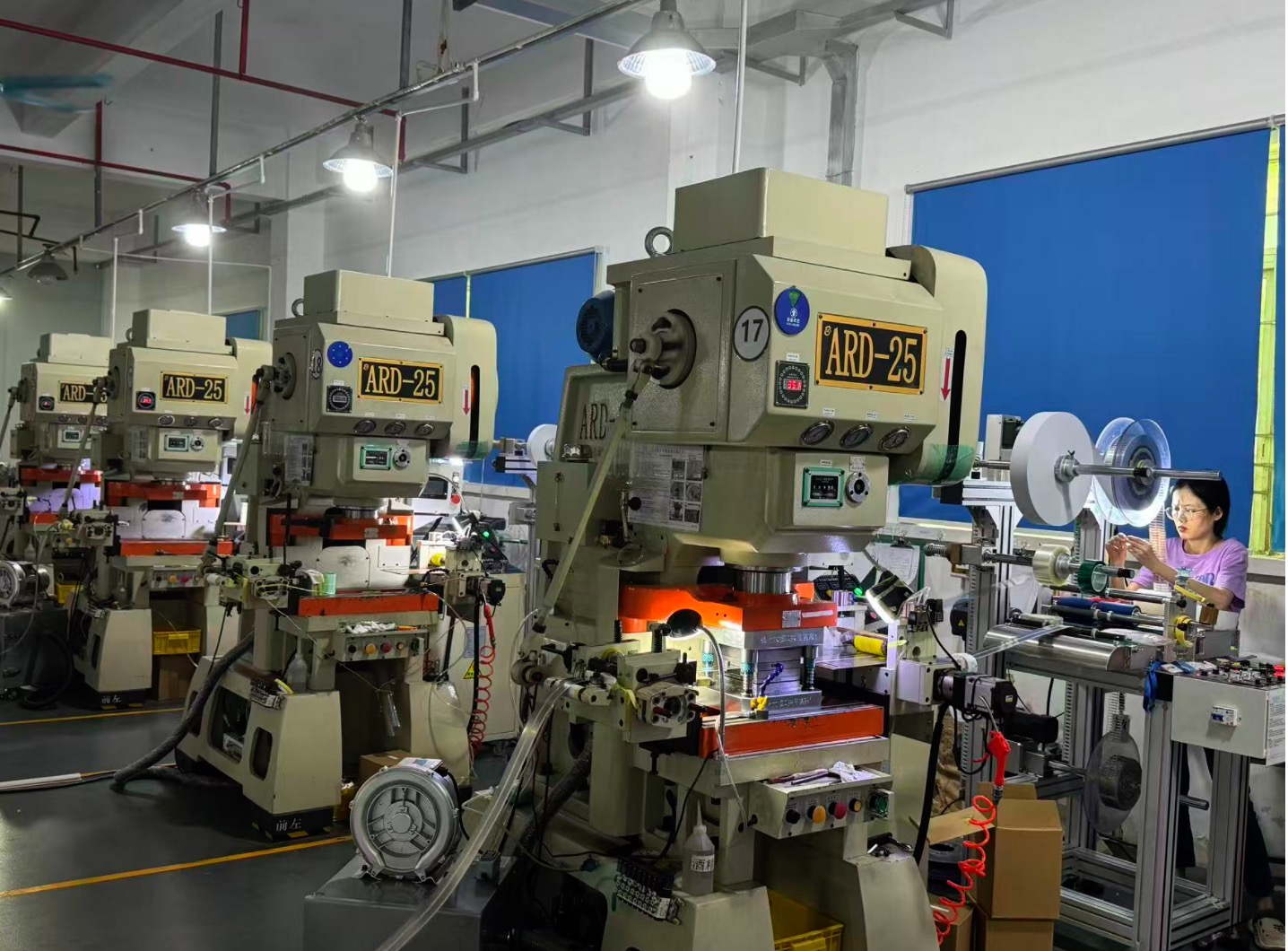

Possuímos mais de 100 linhas completas de estampagem de precisão de alta velocidade para chapas de níquel, transformando matérias-primas (bobinas de níquel) em produtos acabados através de um processo de fabricação de precisão usando matrizes (moldes) e prensas de alta velocidade.

Como as abas de níquel são normalmente muito finas (0,1 mm-0,3 mm) e a demanda é enorme (milhões de unidades), a indústria utiliza quase exclusivamente o Processo Automático de Estampagem Contínua.

Aqui está uma análise simplificada desse processo, imagine-o como uma linha de montagem de altíssima velocidade:

Fase 1: Preparação e Alimentação

Esta é a entrada do processo de estampagem.

1. Desenrolamento: Enormes bobinas de níquel em forma de disco (matéria-prima) são colocadas no desbobinador.

2. Nivelamento: A tira de níquel passa por um nivelador (composto por uma fileira de rolos) para eliminar a tensão de curvatura da bobina, alisando perfeitamente a tira.

3. Alimentação: O Servo Alimentador fixa a tira de níquel e a alimenta no molde de prensagem com precisão de acordo com o passo definido (por exemplo, exatamente 20mm para frente de cada vez).

Ponto chave: A alimentação deve ser extremamente precisa, com erros geralmente controlados dentro de 0,01mm, caso contrário os furos ficarão desalinhados.

Fase 2: Estampagem do núcleo (perfuração)

É aqui que a transformação acontece. A tira de níquel entra na prensa de precisão de alta velocidade (geralmente centenas ou até milhares de golpes por minuto) e completa uma série de ações na matriz progressiva.

O dado normalmente tem várias estações, cada uma executando uma ação específica na tira em um ritmo, semelhante ao corte de vegetais:

1. Perfuração: A primeira parte da matriz perfura furos de posicionamento (para posterior alinhamento da estação) e dissipação de calor/furos ocos.

2. Moldagem/Gravação: Se a aba de níquel necessitar de saliências (para facilitar a soldagem por pontos), as formas são prensadas aqui.

Exemplo: Muitas abas de níquel de bateria têm pequenos pontos em relevo; é aqui que eles são criados.

3. Corte/Blanking: Na etapa final, a lâmina de corte da matriz desce para cortar a forma acabada da tira de resíduos (ou cortar os pontos de conexão).

Fase 3: Pós-processamento e Inspeção

Embora as abas de níquel estampadas tenham seu formato, elas ainda não estão prontas para venda; imperfeições devem ser tratadas.

1. Rebarbação: Os cortes de estampagem deixam rebarbas metálicas microscópicas e afiadas nas bordas. Eles normalmente são removidos por meio de lavagem ou limpeza química para evitar que rebarbas perfurem o isolamento da bateria e causem curtos-circuitos.

2. Limpeza e secagem: Lavar o óleo de estampagem para garantir uma superfície limpa. Se houver óleo na superfície, o cliente enfrentará problemas com soldas fracas durante a soldagem por pontos.

3. Inspeção Visual (CCD): Nossa fábrica usa câmeras de alta velocidade (CCD) para fotografar e inspecionar automaticamente dimensões, verificar se há furos faltantes e detectar deformações.

4. Embalagem:

Granel: Embalagem solta em caixas.

Fita e Carretel: Se o cliente usar máquinas automatizadas para aplicar as abas de níquel, nós embalamos as abas cuidadosamente em fitas transportadoras, semelhante a um cinto de munição.

Resumo: O que é mais importante neste processo?

Se você é um Comprador ou Investidor em Equipamentos, concentre-se nestes três pontos:

1. Precisão do molde/matriz: Se o molde for ruim, as abas de níquel estampadas terão rebarbas, o que é um grande risco à segurança na montagem da bateria.

2. Pressione Velocidade: Isso equivale à capacidade. Usar uma prensa pórtico de alta velocidade (500-1000 golpes/min) é várias vezes mais eficiente do que uma prensa padrão (100 golpes/min), resultando em custos extremamente baixos.

3. Remoção/Limpeza de Óleo: Isto é muitas vezes esquecido. Se as abas de níquel não forem lavadas, a fábrica da bateria apresentará faíscas e soldagem falsa (ligações fracas) durante o processo de soldagem por pontos.
