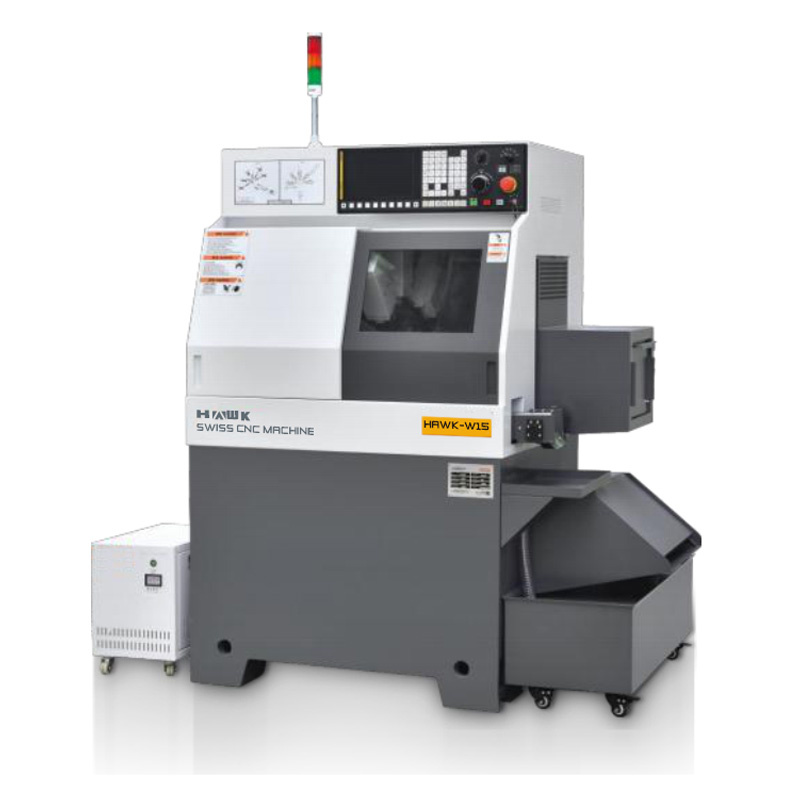

O torno CNC tipo suíço é uma maravilha da tecnologia de fabricação moderna, amplamente utilizado em indústrias que exigem usinagem de precisão, como aeroespacial, dispositivos médicos e eletrônicos. Ao contrário dos tornos convencionais, um torno CNC do tipo suíço é projetado para peças de alta precisão e diâmetro pequeno, tornando-o um recurso crítico para usinagem de componentes com tolerâncias restritas. Uma das características mais significativas desta máquina é a sua capacidade de lidar com peças complexas de forma eficiente, mas uma questão que surge frequentemente é: Que componente da máquina num torno CNC tipo suíço move peças acabadas para fora do ponto de operação?
Neste artigo, examinaremos as diferenças entre um torno convencional e um torno CNC tipo suíço, exploraremos a importância da bucha guia e detalharemos os componentes da máquina, incluindo a parte responsável pela movimentação das peças acabadas. Ao compreender a funcionalidade e o design desta máquina, os fabricantes podem otimizar as suas operações e alcançar uma eficiência incomparável.
Para compreender as qualidades únicas de um torno CNC tipo suíço, é essencial compará-lo com um torno convencional. Embora ambas as máquinas sejam utilizadas para operações de torneamento, seus designs e funcionalidades diferem significativamente. Abaixo está uma tabela de comparação destacando as principais diferenças:
| Torno Convencional | Aspect | Torno Tipo Suíço CNC |
|---|---|---|
| Suporte de peça | A peça de trabalho é presa em um mandril ou pinça e apoiada por um cabeçote móvel. | A peça é apoiada por uma bucha guia , garantindo estabilidade. |
| Processo de usinagem | A peça gira e as ferramentas se movem para cortar o material. | A peça se move axialmente enquanto as ferramentas estacionárias cortam. |
| Precisão | Precisão moderada. | Alta precisão, ideal para peças pequenas e complexas. |
| Relação comprimento-diâmetro da peça | Limitado devido à falta de suporte da peça de trabalho. | Manipula peças longas e delgadas devido ao suporte da bucha-guia. |
| Complexidade | Capacidade limitada para geometrias complexas. | Capaz de produzir peças complexas com múltiplas operações. |
| Automação | Manual ou semiautomático. | Totalmente automatizado com controle CNC e operação contínua. |
O torno CNC tipo suíço se destaca como a escolha preferida para usinagem de componentes pequenos e precisos devido ao seu design e capacidades exclusivos. Sua capacidade de manter a precisão mesmo para peças com grandes relações comprimento/diâmetro é incomparável.
Um dos componentes mais críticos de um torno CNC tipo suíço é a bucha guia . Ao contrário dos tornos convencionais, onde a peça é fixada em um mandril, o torno CNC Suíço utiliza uma bucha guia para apoiar a peça próxima à ferramenta de corte. Este design minimiza a deflexão e a vibração, garantindo maior precisão e qualidade de superfície.
Estabilidade da peça : A bucha guia garante que a peça seja fixada com rigidez, permitindo usinagem precisa mesmo em peças delgadas.
Deflexão reduzida : Ao apoiar a peça perto da zona de corte, a deflexão é minimizada, resultando em tolerâncias mais estreitas.
Acabamento superficial aprimorado : A estabilidade durante o corte melhora o acabamento superficial, o que é crucial para indústrias como médica e aeroespacial.
Maior capacidade de peças : A bucha guia permite a usinagem de peças com relações comprimento/diâmetro extremas, o que seria impossível em um torno convencional.
A bucha guia é uma característica definidora do torno CNC suíço e seu papel não pode ser exagerado na garantia da precisão e versatilidade da máquina.
O torno CNC tipo suíço é uma máquina sofisticada com vários componentes exclusivos trabalhando juntos para alcançar precisão e eficiência. A seguir exploraremos seus principais componentes e destacaremos a parte responsável por retirar as peças acabadas do ponto de operação.
Além dos componentes padrão do torno, o torno CNC tipo suíço inclui recursos especializados que melhoram seu desempenho. Estes incluem:
Alimentador de Barras : Alimenta automaticamente a matéria-prima na máquina, garantindo operação contínua e reduzindo o tempo de inatividade.
Bucha Guia : Fornece suporte à peça durante a usinagem, conforme discutido anteriormente.
Subfuso : Um fuso secundário que pode pegar a peça de trabalho para operações adicionais ou para remover a peça da máquina.
Transportador de cavacos : Remove cavacos gerados durante a usinagem, mantendo o espaço de trabalho limpo e eficiente.
Entre eles, o subfuso desempenha um papel fundamental na movimentação de peças acabadas para fora do ponto de operação. Ele agarra a peça usinada, executa quaisquer operações secundárias, se necessário, e a ejeta da máquina.
O ferramental é um aspecto crítico do torno CNC suíço. A máquina normalmente utiliza várias ferramentas, incluindo:
Ferramentas de Torneamento : Para operações de torneamento externo e interno.
Ferramentas de perfuração : Para criar furos na peça de trabalho.
Ferramentas de fresamento : Para adicionar recursos complexos como ranhuras ou bolsões.
Essas ferramentas são montadas em porta-ferramentas e podem ser dispostas em diversas configurações para realizar operações simultâneas.
Um dos recursos mais avançados de um torno CNC do tipo suíço é o ferramental motorizado , que se refere a ferramentas que podem girar e executar operações como perfuração, fresamento ou rosqueamento enquanto a peça está estacionária. Esta capacidade permite a criação de geometrias complexas e elimina a necessidade de operações secundárias.
O torno CNC tipo suíço opera em vários eixos para obter movimentos precisos. Os eixos comuns incluem:
Eixo X : Controla o movimento radial da ferramenta de corte.
Eixo Z : Controla o movimento axial da peça de trabalho.
Eixo Y : Permite operações de usinagem descentralizadas.
Eixo C : Permite o posicionamento rotacional da peça de trabalho para operações de ferramentas motorizadas.
A combinação desses eixos permite que a máquina execute tarefas de usinagem complexas com alta precisão.
A usinagem eficiente em um torno CNC suíço requer um controle cuidadoso das variáveis de corte, incluindo:
Velocidade de corte : A velocidade na qual a peça gira ou se move.
Taxa de avanço : A taxa na qual a ferramenta de corte se move em relação à peça de trabalho.
Profundidade de Corte : A espessura do material removido em uma passagem.
A otimização dessas variáveis é fundamental para alcançar o acabamento superficial, a precisão e a vida útil da ferramenta desejados.
O torno CNC suíço é capaz de realizar uma ampla gama de operações de corte, tais como:
Torneamento : Remoção de material do diâmetro externo da peça.
Rosqueamento : Criação de roscas na peça de trabalho.
Ranhura : Corte de ranhuras ou canais estreitos.
Corte : Separar uma peça acabada da barra.
Estas operações podem ser realizadas simultaneamente, graças ao design avançado da máquina e aos recursos multiferramentas.
O torno CNC tipo suíço representa o auge da usinagem de precisão, oferecendo capacidades incomparáveis para a produção de peças pequenas e complexas. Seu design exclusivo, com componentes como a bucha guia e o subfuso , permite alcançar alta precisão enquanto mantém a eficiência. A capacidade do subfuso de mover peças acabadas para fora do ponto de operação é uma característica fundamental, permitindo a operação contínua e reduzindo a intervenção manual.
Ao compreender as diferenças entre os tornos convencionais e os tornos CNC suíços, bem como a importância de componentes como a bucha guia, os fabricantes podem aproveitar totalmente o potencial desta tecnologia avançada. Seja na indústria médica, aeroespacial ou eletrônica, o torno CNC tipo suíço continua a ser uma ferramenta vital para a produção de peças de precisão.
1. O que diferencia um torno CNC tipo suíço de um torno convencional?
Um torno CNC tipo suíço utiliza uma bucha guia para apoiar a peça, permitindo maior precisão e capacidade de usinar peças longas e delgadas.
2. Qual é a função do subfuso em um torno CNC tipo suíço?
O subfuso coleta a peça de trabalho para operações secundárias e move as peças acabadas para fora do ponto de operação.
3. Por que a bucha guia é importante em um torno CNC suíço?
A bucha guia proporciona estabilidade à peça, minimizando a deflexão e a vibração durante a usinagem.
4. Quais indústrias se beneficiam mais com tornos CNC tipo suíço?
Indústrias como aeroespacial, médica e eletrônica se beneficiam devido à capacidade da máquina de produzir componentes pequenos e precisos.
5. O que é ferramenta mecânica e por que é importante?
As ferramentas motorizadas permitem que as ferramentas girem e executem operações adicionais, como fresamento ou perfuração, permitindo a criação de geometrias complexas.
