Número Browse:0 Autor:editor do site Publicar Time: 2026-05-31 Origem:alimentado
Os designers de embalagens e engenheiros de baterias enfrentam hoje um desafio crescente. Sistemas de alta densidade energética exigem interconexões capazes de movimentar correntes massivas com segurança. Os componentes tradicionais de metal único simplesmente não conseguem atender a essas demandas. À medida que as capacidades dos pacotes aumentam em veículos elétricos e sistemas de armazenamento de energia, as interconexões legadas rapidamente se tornam gargalos graves.
O níquel puro cria imensos riscos térmicos devido à sua resistência interna extremamente elevada. Enquanto isso, o cobre puro leva a taxas excessivas de sucata devido à baixa soldabilidade automatizada. Este paradoxo entre condutividade versus soldabilidade força os fabricantes a fazer concessões difíceis e inseguras. Você não pode mais confiar em configurações metálicas desatualizadas quando a segurança é fundamental.
Neste guia, você descobrirá como os compósitos bimetálicos resolvem permanentemente esse dilema da engenharia. Exploraremos a ciência precisa por trás da ligação metalúrgica e das estruturas de interface. Iremos avaliar critérios de desempenho cruciais para a integração moderna de embalagens. Por fim, você aprenderá por que essas soluções projetadas equilibram capacidade de corrente extrema com soldagem automatizada altamente escalonável.
Desempenho: As abas bimetálicas de cobre-níquel reduzem a resistência interna em até 60% em comparação com o níquel puro, ao mesmo tempo que suportam fluxo de corrente de mais de 85% através do núcleo de cobre.
Rendimento de fabricação: A camada de níquel atua como um absorvedor de energia estável para soldagem a laser e por resistência, eliminando os respingos e os problemas de aderência do eletrodo do cobre puro.
Segurança e Confiabilidade: A verdadeira ligação metalúrgica evita a degradação da interface, oferecendo uma alternativa mais segura aos métodos manuais de 'sanduíche de cobre-níquel' e aos perigosos substitutos do aço niquelado.
O cobre puro transporta eletricidade lindamente por longos vãos. Oferece quatro a cinco vezes a condutividade do níquel puro. Isso a torna uma rodovia ideal para altas correntes. No entanto, o cobre puro reflete severamente a energia do laser durante a fabricação. Você precisa de equipamento de soldagem altamente especializado para unir cobre puro de maneira confiável. Este equipamento requer enormes picos de energia e manutenção constante. O cobre também adere aos eletrodos de soldagem, causando freqüentes travamentos da máquina.
O níquel puro solda facilmente usando equipamento padrão de fábrica. Infelizmente, ele sofre com altas taxas de descarga contínua. Por possuir resistência elétrica muito maior, o níquel puro gera aquecimento Joule excessivo. Este calor localizado sobrecarrega constantemente o sistema de gerenciamento térmico da sua célula. Com o tempo, esses pontos térmicos degradam a química da bateria. Eles encurtam significativamente a vida útil geral de todo o pacote.
Muitos construtores DIY e montadores de baterias legados usam uma solução alternativa manual. Eles colocam uma fina tira de níquel sobre uma folha de cobre antes de executar uma solda por pontos. Esta técnica de “sanduíche de cobre-níquel” depende do derretimento da parte superior do níquel para se ligar ao cobre subjacente. Exige trabalho manual intensivo e operadores altamente qualificados. A resistência de contato permanece altamente inconsistente entre lotes. Você simplesmente não pode dimensionar esse método manual para uma produção automatizada e segura.
Você deve evitar a todo custo o uso de aço niquelado para aplicações de alta potência. Alguns fabricantes tentam substituir o aço para contornar as dificuldades de soldagem. O aço fornece apenas 3% a 7% da condutividade natural do cobre. Cria resistência elétrica extrema sob condições de carga pesada. Esta prática perigosa leva a graves fugas térmicas. Representa grandes riscos de incêndio em qualquer dispositivo de alto consumo.

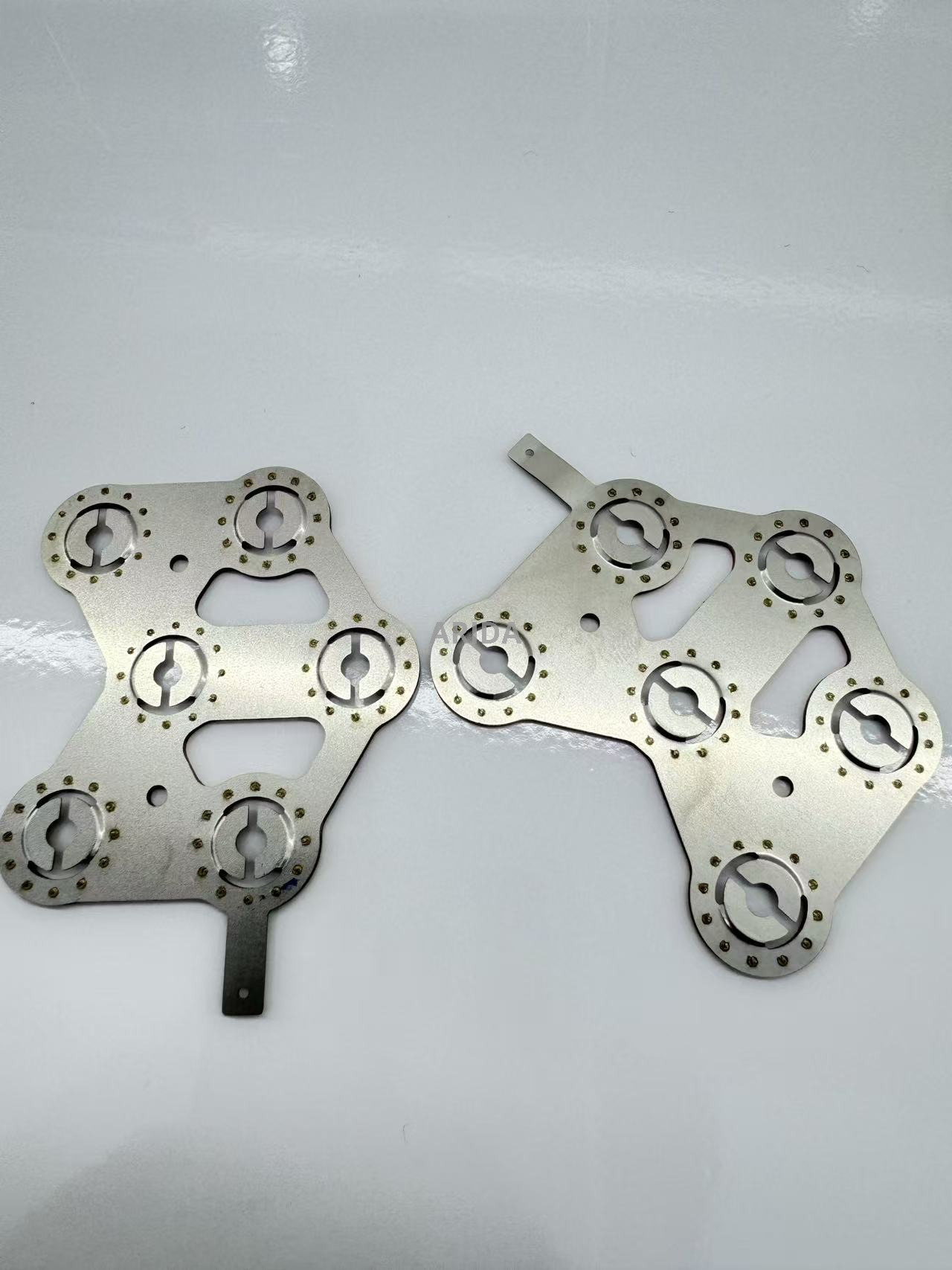

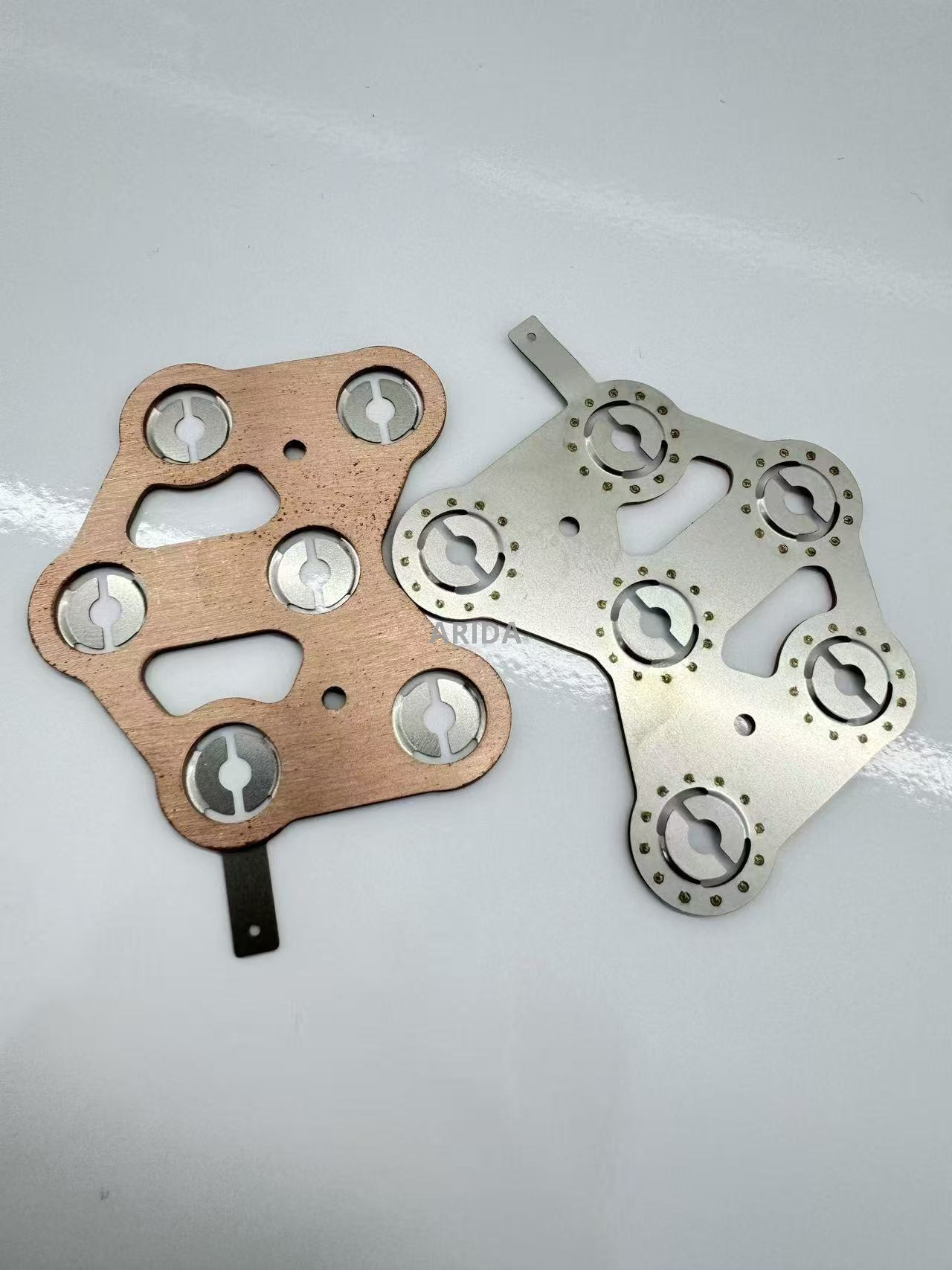

O que exatamente é um compósito Envolve um revestimento permanentemente ligado de dois metais distintos. Não é um revestimento de superfície microfino que descama facilmente. Os fabricantes fundem fisicamente camadas espessas e estruturalmente significativas de cobre puro e níquel puro. Isso cria um componente único e robusto, pronto para ambientes extremos. bimetálico de cobre-níquel ?
A ciência estrutural subjacente é fascinante, mas direta. Tanto o cobre quanto o níquel compartilham uma estrutura de rede cúbica centrada na face (FCC). Seus raios atômicos coincidem bastante. O processo de fabricação geralmente segue estas etapas precisas:
Preparação: As folhas brutas de cobre e níquel passam por intensa limpeza superficial para remoção de impurezas.
Compressão: laminadores pesados aplicam imensa pressão para forçar os dois metais a um contato físico íntimo.
Tratamento térmico: A aplicação controlada de calor faz com que os átomos do metal vibrem e se interdifundam ativamente.
Formação de solução sólida: Os átomos em difusão se unem, formando uma camada permanente de transição de solução sólida.
Este processo cria uma verdadeira ligação metalúrgica. Os dois metais tornam-se inseparáveis no nível atômico.
Esta ligação metalúrgica permanente forma um contato ôhmico perfeito. Não há vazios microscópicos ou lacunas de ar entre as camadas coladas. Os elétrons passam perfeitamente entre as zonas de níquel e cobre sem hesitação. Você evita completamente o microarco frequentemente visto em camadas mecânicas. Você também evita os picos repentinos de resistência comuns em configurações sanduíche mecânicas padrão.
Devemos avaliar a eficácia com que as abas bimetálicas de cobre-níquel transportam cargas elétricas pesadas. A base de cobre puro atua como a principal via elétrica nesses componentes. Ele transporta mais de 85% da corrente total através do circuito. Como resultado, a resistência interna geral cai drasticamente em comparação com as alternativas de níquel puro. Esta eficiência é crítica para sistemas de carregamento rápido.
A base de cobre retira rapidamente o calor destrutivo dos terminais celulares sensíveis. Ele atua como um dissipador de calor localizado incrivelmente eficiente. Enquanto isso, a capa externa de níquel mantém excelente estabilidade física em altas temperaturas. Previne a deformação estrutural durante ciclos térmicos extremos. Este desempenho de dupla ação mantém todo o módulo da bateria mais seguro.
A superfície externa de níquel oferece resistência de contato altamente previsível. Essa previsibilidade é perfeita para sistemas de soldagem a ponto por resistência. Ele também oferece absorção de energia estável e consistente para técnicas avançadas de soldagem a laser. Essas características garantem ligações imaculadas e sem respingos. As linhas de produção apresentam menos máquinas emperradas, soldas mais limpas e rendimento superior.
O núcleo de cobre altamente reativo oxida rapidamente se for exposto ao ar ambiente. Desenvolve rapidamente uma camada de verdete verde. Essa oxidação degrada as conexões elétricas ao longo do tempo. A camada sólida de níquel atua como uma armadura protetora permanente. Ele protege o cobre vulnerável contra a entrada de umidade e ataques químicos agressivos.
| Tipo material | estabilidade térmica | automatizada | nível de condutividade soldabilidade |
|---|---|---|---|
| Cobre Puro | Excelente (100% IACS) | Muito ruim (reflete lasers) | Bom (transfere calor rapidamente) |
| Níquel Puro | Baixo (~22% IACS) | Excelente (Zero Respingos) | Excelente (alto ponto de fusão) |
| Composto Bimetálico | Alto (núcleo de cobre domina) | Excelente (a tampa de níquel absorve) | Excelente (benefícios duplos) |
Os engenheiros implantam esses compostos avançados em diversas iterações físicas. Você pode usar abas de bateria compostas altamente flexíveis para células de bolsa compactas. Esses perfis finos dobram-se facilmente durante a montagem do pacote. Alternativamente, formatos cilíndricos grandes, como células 4680, exigem projetos rígidos e resistentes de barramentos de cobre-níquel . A geometria escolhida depende inteiramente das restrições de espaço do seu módulo e dos requisitos específicos de espaçamento das células.
A substituição da frágil “fiação espaguete” melhora drasticamente a segurança da embalagem. Os fabricantes agora usam conexões bimetálicas com estampa personalizada para substituir fios soltos. Esses componentes rígidos são montados diretamente em placas de circuito impresso (PCBs). No entanto, você deve evitar que o cobre retire o calor muito rapidamente durante o processo de soldagem da PCB. Os engenheiros utilizam projetos personalizados de “alívio térmico” para resolver isso. Eles cortam gráficos de pescoço estreito no metal para restringir o rápido fluxo de calor. Isto garante juntas de solda perfeitas sem cozinhar acidentalmente a célula da bateria subjacente.
As células de bolsa de alta potência geralmente usam abas internas com espessura superior a 0,2 mm. Essas tiras de metal mais espessas exigem tratamentos especializados nas bordas para evitar acidentes. Você deve usar bordas com corte lateral para remover rebarbas afiadas de fabricação. Além disso, requerem fitas de vedação isolantes de alta qualidade. Filmes de polipropileno multicamadas com “cola branca” apresentam melhor desempenho aqui. Eles suportam janelas de operação de vedação térmica muito mais altas. Eles evitam efetivamente a perfuração da folha, impedem a entrada de umidade e eliminam os riscos de inchaço a longo prazo.
Ambientes de produção de alto volume exigem confiabilidade absoluta. Metais únicos padrão freqüentemente causam graves gargalos na fabricação. Embora o cobre padrão pareça atraente no papel, ele frequentemente causa falhas repentinas de soldagem na linha de montagem. A utilização de um conector de bateria bimetálico gera quase zero falhas de soldagem. Você reduz enormemente o tempo de inatividade imprevisto da máquina. Você joga fora muito menos células de bateria caras devido a soldas ruins e com respingos.
Devemos enquadrar a escalabilidade da produção em torno do ciclo de vida total. A menor resistência interna gera significativamente menos calor durante a operação. Você precisa de resfriamento líquido menos ativo dentro da bateria. Isto preserva o delicado equilíbrio químico das células ao longo de milhares de ciclos. Reduz drasticamente as reclamações de garantia para todo o sistema de interconexão de baterias EV . Uma embalagem mais fria é sempre uma embalagem mais duradoura.
Selecionar o metal certo requer compreender sua aplicação exata. Aqui está uma estrutura lógica clara para sua equipe de engenharia:
Use Níquel Puro se: Você estiver construindo dispositivos de baixo consumo para ambientes agressivos. Monitores médicos e eletrônicos básicos de consumo se enquadram perfeitamente nesse perfil.
Use Compósitos Bimetálicos se: Você estiver projetando pacotes de descarga com alta taxa de C. Eles se destacam em módulos de veículos elétricos automatizados. Eles também suportam perfeitamente racks de armazenamento de energia escaláveis que enfrentam orçamentos térmicos extremamente apertados.
Evite aço niquelado se: Você estiver construindo algo além de um protótipo básico de baixa corrente. Não é seguro para grandes consumos de energia.
As soluções bimetálicas de cobre-níquel preenchem a lacuna vital entre a necessidade térmica e a realidade da fabricação automatizada. Eles equilibram a extrema capacidade de transporte de corrente com a confiabilidade diária da linha de produção. Eles fornecem a melhor rodovia condutora para armazenamento de energia moderno.
Recomendamos auditar imediatamente suas taxas atuais de falhas na soldagem de embalagens. Execute extensas imagens térmicas em seus barramentos de metal único existentes sob cargas operacionais de pico. Por fim, solicite amostras de cupons bimetálicos para validar seus parâmetros de soldagem a laser. Pare de comprometer seus projetos de pacotes de alta potência hoje mesmo.
R: O chapeamento é um tratamento de superfície microfino. Ele descama facilmente sob estresse mecânico ou penetração profunda na soldagem. Os compósitos bimetálicos envolvem camadas de material espessas e estruturalmente significativas. Eles são unidos metalurgicamente de forma permanente para lidar com fluxos de alta corrente e ambientes de soldagem agressivos e automatizados com segurança.
R: Sim, você pode. A camada superior de níquel cria a resistência elétrica necessária. Ele gera uma pepita de solda localizada perfeita sem problemas. Você não precisa dos enormes picos de energia ou de equipamentos especializados normalmente necessários para soldar componentes de cobre puro.
R: As larguras normalmente variam de 3 mm a mais de 10 mm. Isso depende inteiramente do espaçamento específico das células. As espessuras totais do compósito geralmente ficam entre 0,1 mm e 0,3 mm. Pacotes de veículos em grande escala frequentemente exigem dimensionamento personalizado e estampagem exclusiva.
R: Sim, eles costumam fazer isso. Guias de alta potência requerem filmes PP multicamadas avançados. Os especialistas do setor geralmente se referem a eles como “cola branca”. Eles suportam janelas com maior vedação térmica com segurança. Eles também evitam curto-circuitos nas bordas e impedem o inchaço da bateria induzido pela umidade.
