A engenharia por trás das abas de níquel para baterias de alta precisão – da estampagem à automação

No cenário em rápida evolução dos Veículos de Nova Energia (NEVs) e dos produtos eletrônicos de consumo de ponta, a humilde folha de níquel se transformou de um simples conector em um componente de alta precisão. Servindo como “rede neural” para transmissão de corrente e coleta de sinais em módulos de bateria, a fabricação desses componentes requer uma convergência de ciência de materiais, estampagem em nível de mícron e automação avançada.

Este artigo explora os padrões técnicos e os processos de fabricação que atualmente definem a produção de alto nível da indústria de folhas de níquel, barramentos e componentes de reforço FPC.

1. O desafio da estampagem em nível de mícron

A produção de folhas de conexão de bateria (como abas de níquel ) geralmente envolve o trabalho com materiais que variam de 0,06 mm a 0,5 mm de espessura. O manuseio dessas tiras de metal finas em altas velocidades requer máquinas e estabilidade de ferramentas excepcionais.

• Controle de precisão: Espera-se agora que as prensas modernas de estampagem de alta velocidade (variando de capacidades de 25T a 160T) mantenham uma precisão de estampagem de <0,01 mm . Esse nível de precisão é fundamental não apenas para o ajuste dimensional, mas também para controlar 'rebarbas'. Em uma bateria, uma rebarba metálica microscópica pode perfurar o separador, causando curtos-circuitos e fuga térmica.

• Consistência de alto volume: com linhas de produção únicas capazes de produzir mais de 8 milhões de peças por dia , o desafio reside em manter essa precisão <0,01 mm em milhões de ciclos. Isso exige o uso de equipamentos avançados, como máquinas de corte lento com fio (Sodick/Seibu) para fabricação de moldes, a fim de garantir a longevidade e a precisão da ferramenta.

2. Engenharia de Superfície: Tecnologias de Chapeamento

As propriedades da matéria-prima geralmente precisam de melhorias para equilibrar a condutividade, a soldabilidade e a resistência à corrosão. Instalações avançadas de galvanoplastia são essenciais para a fabricação moderna de chapas de níquel.

• Combinações de materiais: A indústria utiliza várias combinações de revestimento, incluindo cobre banhado a níquel (combinando a condutividade do cobre com a proteção do níquel), níquel banhado a cobre e níquel estanhado. .

• Revestimento de precisão: A espessura do revestimento é estritamente controlada dentro de uma faixa de 0,5 µm a 10 µm.

• Galvanização Seletiva: Uma tendência chave é a 'Chapeamento Contínuo Seletivo Parcial'. Este processo aplica metais preciosos ou revestimentos específicos apenas nas áreas de contato funcional (por exemplo, onde ocorre soldagem ou solda), deixando o restante da tira nua ou com revestimento diferente. Isto otimiza o desempenho elétrico e reduz significativamente os custos de material.

• Capacidade: Linhas de produção robustas podem lidar com capacidades diárias de galvanização superiores a 1.500 kg , apoiando a produção de baterias em grande escala.

3. Limpeza: o padrão de qualidade invisível

Antes do revestimento ou embalagem final, a limpeza da superfície das folhas de níquel é fundamental. Contaminantes como óleos de estampagem ou poeira podem causar falhas de soldagem no conjunto da bateria.

Limpeza Ultrassônica: Os fluxos de fabricação agora incorporam linhas de limpeza ultrassônica de vários tanques. Esses sistemas garantem que os componentes passem por um rigoroso pré-tratamento antes da galvanização e pela limpeza final antes do envio, garantindo uma superfície livre de resíduos orgânicos e inorgânicos.

4. Integração Avançada: CCS e Moldagem por Injeção

A indústria está indo além da simples estampagem de metal em direção à fabricação integrada de componentes, especialmente para sistemas de contato celular (CCS).

• Plásticos de Engenharia: Para criar módulos robustos, os fabricantes integram peças metálicas com plásticos de alto desempenho como PPA (poliftalamida) e PPS (sulfeto de polifenileno) . Esses materiais são escolhidos por sua resistência a altas temperaturas e resistência à corrosão, essenciais para o ambiente hostil dentro de uma bateria.

• Moldagem de alta precisão: Sistemas de moldagem por injeção (usando marcas como a Haitian) são empregados para criar essas peças compostas.

• Aplicação de adesivo: Para montagens complexas, máquinas de aplicação de fita automatizadas com compensação algorítmica de coordenadas são usadas para aplicar filmes isolantes ou adesivos com precisão de ±0,05 mm em superfícies curvas complexas.

5. A mudança para embalagens automatizadas (fita e bobina)

À medida que a montagem da bateria se torna mais robótica, o método de entrega das folhas de níquel evoluiu. As embalagens a granel estão sendo substituídas por soluções Tape & Reel compatíveis com máquinas pick-and-place SMT (Surface Mount Technology).

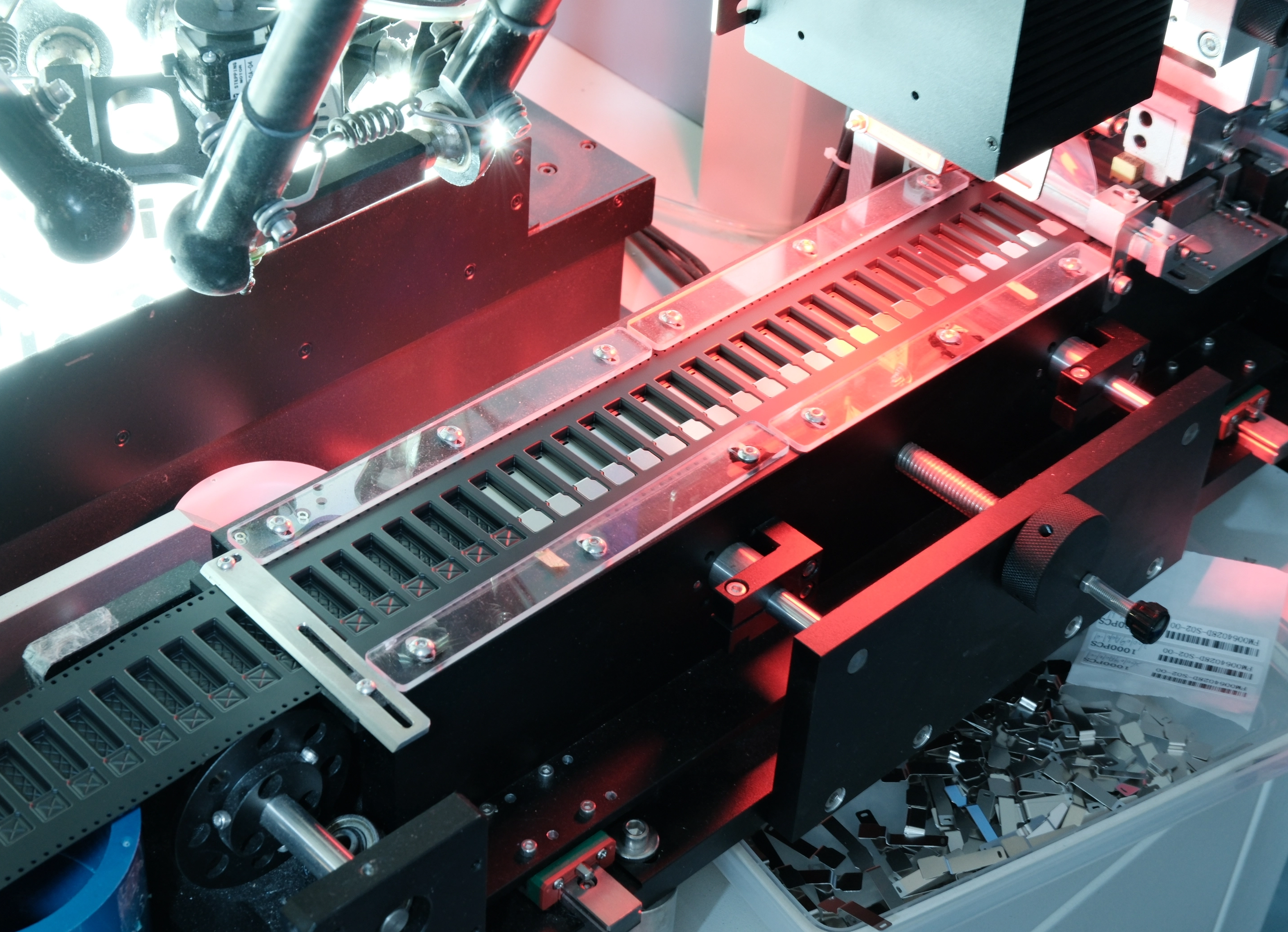

• Eficiência: As máquinas de fita automatizadas podem processar componentes em velocidades de até 15.000 peças por hora , com capacidades diárias superiores a 6 milhões de peças.

• Personalização: As fitas transportadoras são personalizadas para se adaptarem a geometrias específicas de componentes, suportando larguras de 8 mm a 72 mm.

• Mecanismo: Os componentes são inseridos automaticamente nos bolsos da fita transportadora, selados com uma fita de cobertura por meio de prensagem térmica e enrolados em bobinas. Isso permite que o cliente final (fabricantes de baterias) alimente as bobinas diretamente em suas linhas de montagem, reduzindo significativamente a mão de obra e aumentando o rendimento.

6. Rigorosa garantia de qualidade

Para garantir a confiabilidade em aplicações automotivas e críticas de segurança, os fabricantes aderem a rigorosos sistemas de gestão de qualidade (como IATF16949 e ISO9001).

Os principais recursos de teste normalmente incluem:

• Análise de materiais: testes RoHS e medidores de condutividade.

• Durabilidade: Testadores de névoa salina (resistência à corrosão) e fornos de alta temperatura.

• Propriedades físicas: Testadores de dureza Vickers, testadores de resistência à tração e analisadores de espessura de revestimento.

• Verificação dimensional: Inspeção visual automatizada CCD e instrumentos de imagem 2D são usados ​​para garantir que cada lote atenda às rigorosas tolerâncias geométricas exigidas pelos projetos modernos de baterias.

Resumo

A fabricação de folhas de níquel para o novo setor energético é uma disciplina de precisão microscópica e de grande escala. Ao combinar estampagem ultraprecisa (<0,01 mm), tecnologias de revestimento seletivo e embalagem de fita e bobina totalmente automatizada, os fabricantes estão possibilitando a próxima geração de baterias de energia mais seguras e eficientes.
